Di lingkungan manufaktur modern, peningkatan produktivitas tidak selalu harus berasal dari investasi mesin baru atau otomatisasi skala besar. Dalam banyak kasus, efisiensi justru dapat ditingkatkan melalui perbaikan pada alat bantu produksi seperti jig, fixture, guide, holder, dan tooling yang digunakan setiap hari di produksi.
Namun, pembuatan jig dan fixture secara konvensional seringkali membutuhkan biaya yang tidak sedikit, waktu tunggu yang panjang, dan keterlibatan vendor eksternal. Akibatnya, banyak perusahaan menunda pengembangan tooling baru meskipun kebutuhan operasional sudah jelas terlihat.
Seiring berkembangnya teknologi manufaktur aditif, semakin banyak perusahaan mulai memanfaatkan 3D printing untuk memproduksi jig dan fixture fungsional secara internal. Salah satu contohnya adalah Suntory, perusahaan minuman global yang berhasil meningkatkan fleksibilitas produksi dengan memanfaatkan 3D printing untuk membuat berbagai alat bantu produksi langsung di fasilitas manufakturnya.
Apa Itu Jig dan Fixture dalam Manufaktur?
Jig dan fixture adalah alat bantu yang digunakan untuk meningkatkan konsistensi, akurasi, dan efisiensi proses produksi.
Meskipun sering disebut bersamaan, keduanya memiliki fungsi yang berbeda:
- Jig membantu mengarahkan alat kerja atau posisi proses tertentu.
- Fixture berfungsi menahan atau memposisikan benda kerja agar tetap berada pada posisi yang benar selama proses berlangsung.
Komponen ini banyak digunakan pada berbagai industri seperti:
- Makanan dan minuman
- Otomotif
- Elektronik
- Aerospace
- Heavy equipment
- Manufaktur umum
- Packaging
Karena digunakan secara rutin dalam operasional sehari-hari, kualitas desain jig dan fixture dapat memberikan dampak langsung terhadap produktivitas produksi.

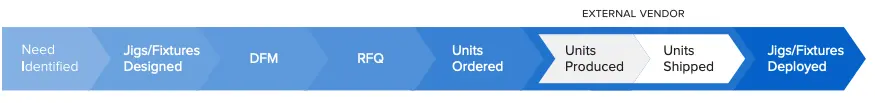

Tantangan Pembuatan Jig dan Fixture Secara Konvensional
Meskipun terlihat sederhana, pembuatan tooling produksi sering menghadapi berbagai kendala.
Lead Time yang Panjang
Jig dan fixture konvensional umumnya dibuat menggunakan proses machining atau fabrikasi. Jika proses tersebut dilakukan melalui vendor eksternal, waktu tunggu dapat mencapai beberapa hari hingga beberapa minggu.
Bagi fasilitas produksi yang membutuhkan solusi cepat, kondisi ini dapat menghambat upaya peningkatan proses yang sebenarnya bisa segera diterapkan.
Biaya Produksi Relatif Tinggi
Untuk tooling dengan volume rendah atau kebutuhan khusus, biaya manufaktur sering kali tidak sebanding dengan nilai komponen yang dibuat.
Akibatnya, banyak ide perbaikan proses tidak pernah direalisasikan karena biaya tooling dianggap terlalu besar.
Sulit Melakukan Iterasi Desain
Saat desain pertama tidak berjalan sesuai harapan, proses modifikasi tooling konvensional biasanya memerlukan waktu dan biaya tambahan.
Hal ini memperlambat proses continuous improvement yang menjadi bagian penting dalam lingkungan manufaktur modern.
Ketergantungan pada Vendor Eksternal
Banyak perusahaan masih bergantung pada workshop eksternal untuk membuat tooling sederhana. Selain menambah lead time, kondisi ini juga membatasi fleksibilitas tim engineering dalam merespons kebutuhan produksi yang berubah dengan cepat.
Mengapa 3D Printing Menjadi Solusi untuk Jig dan Fixture?
Teknologi 3D printing memungkinkan perusahaan memproduksi tooling secara internal tanpa harus melalui proses machining yang kompleks.
Pendekatan ini memberikan sejumlah keuntungan yang signifikan.
Lead Time Lebih Singkat
Jig atau fixture dapat didesain dan diproduksi dalam hitungan jam atau hari, bukan minggu.
Hal ini memungkinkan tim engineering mengimplementasikan perbaikan proses dengan lebih cepat.
Biaya Produksi Lebih Rendah
Untuk produksi satuan atau volume kecil, biaya 3D printing sering kali jauh lebih ekonomis dibandingkan metode konvensional.
Perusahaan dapat membuat tooling sesuai kebutuhan tanpa harus mengeluarkan biaya tinggi untuk setup manufaktur.
Desain Lebih Fleksibel
Karena tidak terikat pada batasan proses machining tradisional, engineer dapat mengembangkan desain yang lebih ergonomis, ringan, dan sesuai kebutuhan operator.
Produksi On-Demand
Perusahaan tidak perlu menyimpan stok tooling dalam jumlah besar. File digital dapat disimpan dan diproduksi kembali kapan pun diperlukan.
Workflow Pengembangan Jig dan Fixture Menggunakan 3D Printing
1. Identifikasi Masalah Produksi
Tim produksi atau engineering mengidentifikasi area yang dapat ditingkatkan melalui penggunaan alat bantu khusus.
Contohnya:
- Alignment guide
- Positioning fixture
- Assembly jig
- Inspection fixture
- Handling tool
2. Pembuatan Desain CAD
Engineer membuat model CAD sesuai kebutuhan operasional.
Tahap ini dapat dilakukan menggunakan software CAD standar yang sudah digunakan perusahaan.

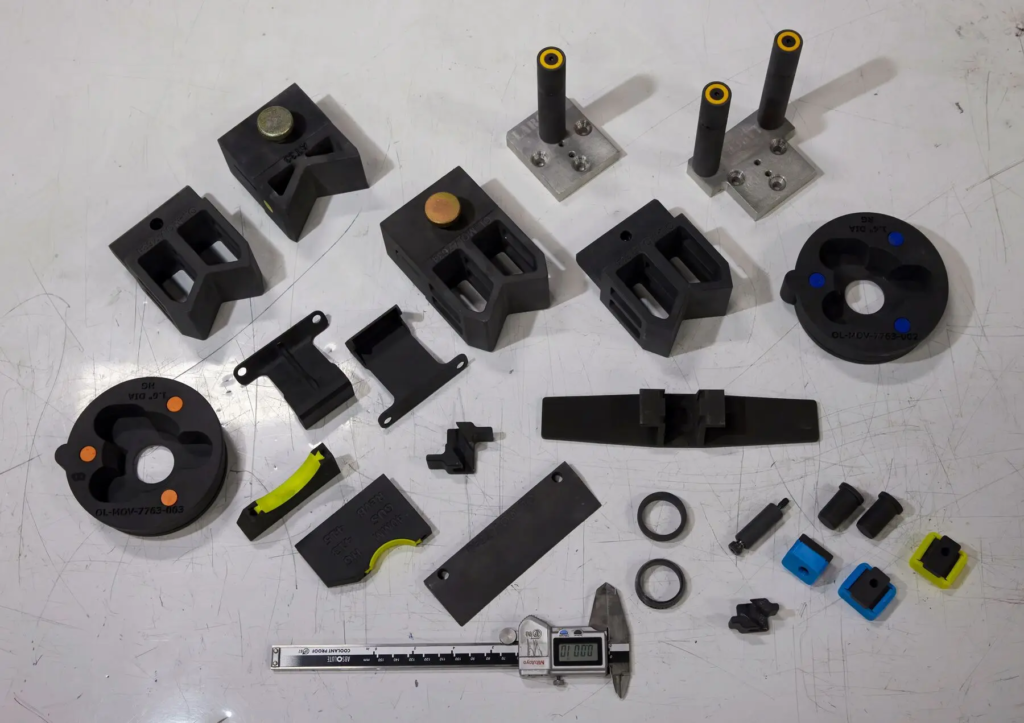

3. Produksi Menggunakan 3D Printer
Model kemudian dicetak menggunakan material yang sesuai dengan kebutuhan aplikasi. Untuk lingkungan industri, material komposit atau reinforced polymer sering digunakan karena menawarkan kombinasi kekuatan dan bobot yang ringan.

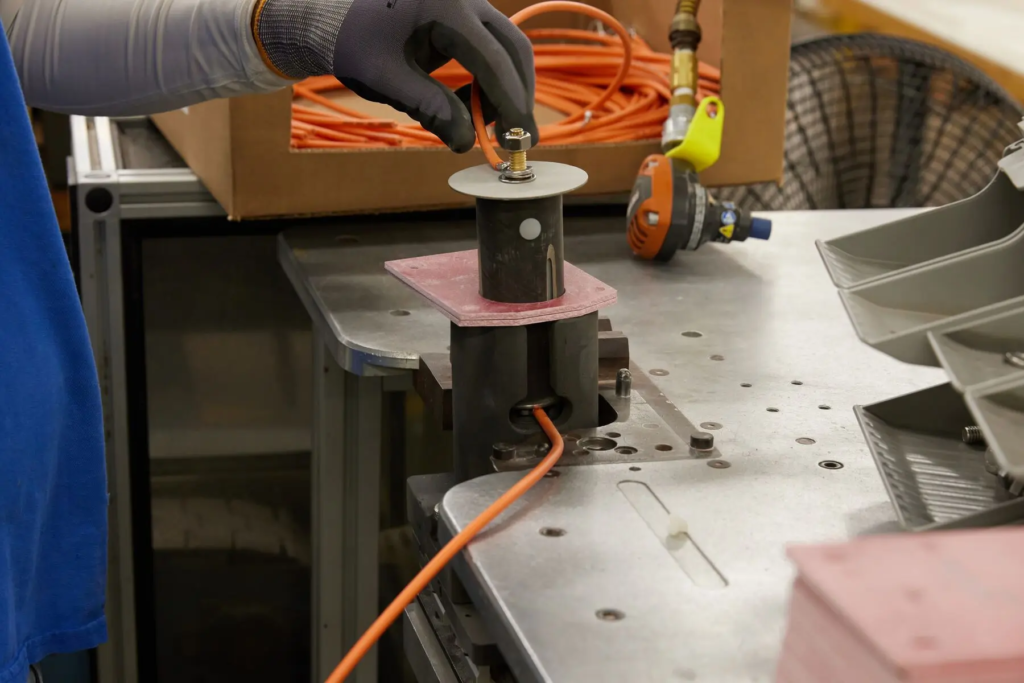

4. Pengujian di Produksi
Tooling yang sudah dicetak langsung diuji pada proses aktual. Jika diperlukan perubahan, revisi desain dapat dilakukan dengan cepat tanpa biaya tooling tambahan yang besar.
5. Implementasi dan Continuous Improvement
Setelah tervalidasi, tooling digunakan dalam proses produksi sehari-hari dan dapat terus dikembangkan berdasarkan masukan dari operator maupun tim engineering.
Studi Kasus: Suntory Menggunakan 3D Printing untuk Jig dan Fixture Produksi
Suntory merupakan salah satu perusahaan minuman terbesar di dunia yang terus berupaya meningkatkan efisiensi operasional di fasilitas produksinya.
Di pabrik Haruna, Jepang, tim engineering menghadapi kebutuhan yang terus berkembang untuk membuat berbagai jig, fixture, dan alat bantu produksi dengan cepat. Sebelum mengadopsi 3D printing, pembuatan tooling sering bergantung pada metode konvensional yang membutuhkan waktu lebih lama dan biaya yang lebih tinggi.
Dengan mengimplementasikan sistem 3D printing industri, tim dapat memproduksi berbagai alat bantu produksi secara internal sesuai kebutuhan. Pendekatan ini memungkinkan mereka mempercepat pengembangan tooling, mengurangi ketergantungan pada vendor eksternal, serta meningkatkan fleksibilitas dalam melakukan perbaikan proses manufaktur.
Selain digunakan untuk jig dan fixture, teknologi ini juga membuka peluang untuk memproduksi berbagai komponen fungsional yang mendukung operasional pabrik secara lebih efisien.
Industri yang Paling Diuntungkan dari 3D Printed Jig dan Fixture
Meskipun studi kasus ini berasal dari industri makanan dan minuman, manfaat 3D printed jig dan fixture sebenarnya dapat dirasakan oleh hampir semua sektor manufaktur yang membutuhkan tooling khusus, peningkatan efisiensi, atau proses continuous improvement.
Industri Makanan dan Minuman
Pada industri makanan dan minuman, jig dan fixture sering digunakan untuk mendukung proses packaging, positioning produk, pergantian format kemasan, hingga aktivitas maintenance. Dengan 3D printing, perusahaan dapat memproduksi tooling sesuai kebutuhan secara lebih cepat sehingga perubahan pada lini produksi dapat diimplementasikan tanpa harus menunggu proses pengadaan dari vendor eksternal.
Industri Otomotif
Industri otomotif memanfaatkan 3D printed tooling untuk berbagai aplikasi seperti assembly jig, welding fixture, hingga inspection fixture. Kemampuan untuk membuat tooling secara cepat membantu tim produksi dan engineering mempercepat proses validasi, mengurangi waktu setup, serta meningkatkan konsistensi kualitas pada proses perakitan komponen.
Industri Elektronik
Pada sektor elektronik, 3D printing banyak digunakan untuk membuat PCB fixture, assembly guide, dan functional testing fixture. Karena produk elektronik sering mengalami perubahan desain dan memiliki ukuran yang relatif kecil, kemampuan melakukan iterasi tooling dengan cepat menjadi salah satu keuntungan utama yang ditawarkan oleh manufaktur aditif.
Industri Aerospace
Perusahaan aerospace memanfaatkan 3D printed jig dan fixture untuk menghasilkan tooling yang ringan namun tetap kuat. Aplikasi yang umum meliputi positioning fixture, inspection tool, hingga berbagai alat bantu produksi yang membantu meningkatkan efisiensi kerja operator sekaligus mengurangi beban saat proses assembly berlangsung.
Heavy Equipment dan Manufaktur Umum
Pada industri heavy equipment dan manufaktur umum, 3D printed tooling digunakan untuk berbagai kebutuhan seperti workholding fixture, measurement jig, hingga maintenance tooling. Fleksibilitas desain yang ditawarkan oleh 3D printing memungkinkan perusahaan membuat alat bantu yang sesuai dengan kebutuhan spesifik proses produksi tanpa harus mengeluarkan biaya tooling yang tinggi.
Kapan Perusahaan Perlu Mempertimbangkan 3D Printed Tooling?
3D printing layak dipertimbangkan ketika perusahaan menghadapi kondisi berikut:
- Lead time tooling terlalu lama
- Biaya jig dan fixture terus meningkat
- Perubahan desain terjadi cukup sering
- Dibutuhkan tooling khusus dengan volume rendah
- Tim engineering membutuhkan proses iterasi yang lebih cepat
Dalam banyak kasus, manfaat terbesar bukan hanya pada penghematan biaya, tetapi juga pada kemampuan perusahaan untuk merespons kebutuhan produksi dengan lebih cepat.
Kesimpulan
3D printing telah berkembang menjadi solusi praktis untuk pembuatan jig dan fixture di berbagai sektor manufaktur. Dengan kemampuan memproduksi tooling secara cepat, fleksibel, dan ekonomis, perusahaan dapat meningkatkan efisiensi produksi tanpa harus bergantung sepenuhnya pada vendor eksternal.
Studi kasus Suntory menunjukkan bagaimana pendekatan ini membantu industri makanan dan minuman mempercepat pengembangan alat bantu produksi sekaligus mendukung budaya continuous improvement di produksi. Bagi perusahaan yang ingin mengurangi lead time, meningkatkan fleksibilitas engineering, dan mempercepat implementasi inovasi proses, 3D printed jig dan fixture merupakan langkah yang layak dipertimbangkan.
FAQ 3D Printing untuk Jig dan Fixture Produksi
1. Apa itu jig dan fixture dalam proses manufaktur?
Jig dan fixture adalah alat bantu produksi yang digunakan untuk meningkatkan akurasi, konsistensi, dan efisiensi proses manufaktur. Jig membantu mengarahkan alat kerja atau proses tertentu, sedangkan fixture berfungsi menahan dan memposisikan benda kerja agar tetap berada pada posisi yang tepat selama proses produksi berlangsung.
2. Apa keuntungan menggunakan 3D printing untuk membuat jig dan fixture?
3D printing memungkinkan perusahaan memproduksi jig dan fixture lebih cepat dibandingkan metode konvensional. Selain mengurangi lead time dan biaya produksi, teknologi ini juga memudahkan proses iterasi desain sehingga tooling dapat disesuaikan dengan kebutuhan operasional yang terus berkembang.
3. Industri apa saja yang dapat memanfaatkan 3D printed jig dan fixture?
Teknologi ini banyak digunakan pada industri makanan dan minuman, otomotif, elektronik, aerospace, heavy equipment, hingga manufaktur umum. Setiap industri yang membutuhkan alat bantu produksi khusus dapat memperoleh manfaat dari fleksibilitas dan kecepatan yang ditawarkan oleh 3D printing.
4. Apakah jig dan fixture hasil 3D printing cukup kuat untuk digunakan di lingkungan produksi?
Ya. Dengan material engineering-grade seperti reinforced nylon, carbon fiber reinforced composite, atau material industri lainnya, jig dan fixture hasil 3D printing dapat digunakan untuk berbagai aplikasi produksi, inspeksi, assembly, hingga maintenance yang membutuhkan kekuatan dan daya tahan tinggi.
5. Kapan perusahaan sebaiknya mulai mempertimbangkan 3D printed tooling?
Perusahaan sebaiknya mempertimbangkan 3D printed tooling ketika proses pengadaan tooling terlalu lambat, biaya manufaktur tooling terus meningkat, atau ketika kebutuhan perubahan desain terjadi cukup sering. Dalam kondisi tersebut, kemampuan produksi tooling secara internal dapat memberikan keuntungan signifikan dari sisi waktu, biaya, dan fleksibilitas operasional.
