Bangunan bersejarah, infrastruktur publik, dan aset industri berukuran besar membutuhkan proses inspeksi yang sangat hati-hati sebelum dilakukan restorasi atau renovasi. Kesalahan pengukuran sekecil apa pun dapat menyebabkan biaya tambahan, keterlambatan proyek, bahkan risiko kerusakan permanen pada struktur yang bernilai tinggi.
Karena itu, semakin banyak perusahaan konstruksi, konsultan teknik, dan organisasi pelestarian budaya memanfaatkan teknologi 3D scanning untuk inspeksi dan dokumentasi digital. Teknologi ini memungkinkan seluruh struktur direkam dalam bentuk digital twin yang dapat digunakan untuk analisis, pengukuran, restorasi, hingga dokumentasi jangka panjang. Studi restorasi kincir angin bersejarah di Belanda menunjukkan bagaimana kombinasi 3D scanning, LiDAR, drone, dan fotogrametri mampu menghasilkan model digital lengkap dari bagian luar maupun mekanisme internal bangunan.
Mengapa Inspeksi Sangat Penting Sebelum Restorasi?
Sebelum proses renovasi dilakukan, engineer perlu memahami kondisi aktual struktur secara menyeluruh.
Pada bangunan tua atau aset bersejarah, tantangan yang sering ditemukan meliputi:
- Struktur yang mengalami deformasi
- Area sulit dijangkau
- Dokumentasi teknis yang tidak lengkap
- Risiko kerusakan saat pengukuran manual
- Kebutuhan dokumentasi yang sangat akurat
Metode inspeksi tradisional sering memerlukan pengukuran manual yang memakan waktu dan berisiko menghasilkan data yang tidak lengkap.
Apa Itu Inspeksi 3D untuk Restorasi?
Inspeksi 3D adalah proses menangkap kondisi aktual suatu objek menggunakan teknologi pemindaian tiga dimensi sehingga menghasilkan model digital yang dapat dianalisis secara detail.
Berbeda dengan dokumentasi konvensional, teknologi ini memungkinkan pengguna memperoleh:
- Data geometri lengkap
- Pengukuran presisi
- Visualisasi struktur secara menyeluruh
- Dokumentasi digital jangka panjang
- Dasar untuk perencanaan restorasi
Pada proyek restorasi, model digital tersebut sering disebut sebagai digital twin, yaitu representasi virtual dari objek fisik yang dapat digunakan untuk pengambilan keputusan teknis.
Tantangan Inspeksi pada Bangunan Bersejarah dan Infrastruktur
Bangunan bersejarah dan infrastruktur publik memiliki karakteristik yang berbeda dibandingkan komponen manufaktur atau produk industri pada umumnya. Selain ukuran yang jauh lebih besar, objek-objek ini sering kali telah berusia puluhan hingga ratusan tahun sehingga membutuhkan pendekatan inspeksi yang lebih hati-hati dan akurat.
Kesalahan pengukuran sekecil apa pun dapat berdampak pada proses restorasi, mulai dari ketidaksesuaian komponen pengganti hingga meningkatnya biaya proyek akibat pekerjaan ulang. Oleh karena itu, proses inspeksi menjadi salah satu tahap paling penting sebelum pekerjaan restorasi atau renovasi dilakukan.
Ukuran Struktur yang Sangat Besar
Banyak aset yang memerlukan restorasi memiliki dimensi yang sulit ditangani menggunakan metode pengukuran konvensional. Jembatan, menara, bangunan bersejarah, fasilitas industri, hingga kincir angin tradisional dapat memiliki area pengukuran yang sangat luas dan terdiri dari banyak elemen struktural.
Melakukan pengukuran secara manual pada objek berskala besar sering kali membutuhkan waktu yang lama, tenaga kerja tambahan, serta berulang kali kembali ke lokasi untuk mengambil data yang terlewat. Selain meningkatkan biaya proyek, kondisi ini juga berpotensi menimbulkan inkonsistensi data apabila proses pengukuran dilakukan oleh tim yang berbeda.
Banyak Area Sulit Diakses
Salah satu tantangan terbesar dalam proyek restorasi adalah keberadaan area yang sulit atau bahkan berbahaya untuk dijangkau. Contohnya adalah bagian atap, menara, ruang mekanis, struktur internal, atau elemen dekoratif yang berada pada ketinggian tertentu.
Pada metode tradisional, akses ke area tersebut sering memerlukan scaffolding, lift khusus, atau bahkan penghentian operasional fasilitas untuk sementara waktu. Selain meningkatkan biaya dan durasi proyek, pendekatan ini juga menambah risiko keselamatan kerja bagi tim lapangan.
Risiko Kerusakan pada Struktur yang Rapuh
Bangunan bersejarah memiliki nilai budaya dan historis yang tidak dapat digantikan. Banyak di antaranya sudah mengalami pelapukan material akibat usia, cuaca, maupun faktor lingkungan lainnya.
Karena itu, metode inspeksi yang melibatkan kontak fisik secara berlebihan dapat meningkatkan risiko kerusakan pada bagian-bagian tertentu. Bahkan proses pengukuran sederhana sekalipun dapat menjadi tantangan ketika berhadapan dengan ornamen bersejarah, elemen kayu tua, atau struktur yang kondisinya sudah tidak sekuat saat pertama kali dibangun.
Dokumentasi Historis yang Tidak Lengkap
Dalam banyak proyek restorasi, gambar teknik asli sudah tidak tersedia atau tidak lagi mencerminkan kondisi aktual bangunan saat ini. Selama bertahun-tahun, sebuah struktur mungkin telah mengalami renovasi, modifikasi, atau perbaikan yang tidak terdokumentasi dengan baik.
Akibatnya, tim proyek sering harus bekerja berdasarkan informasi yang terbatas. Tanpa data kondisi aktual yang akurat, proses perencanaan restorasi menjadi lebih sulit dan beresiko menimbulkan kesalahan pada tahap pelaksanaan.
Bagaimana 3D Scanning Membantu Proses Inspeksi?
Untuk mengatasi berbagai tantangan tersebut, semakin banyak organisasi yang memanfaatkan teknologi 3D scanning sebagai bagian dari workflow inspeksi dan dokumentasi aset. Teknologi ini memungkinkan seluruh geometri bangunan direkam secara digital dengan tingkat detail yang tinggi tanpa perlu melakukan kontak langsung dengan struktur.
Hasil pemindaian kemudian dapat digunakan untuk membuat model digital yang menjadi dasar analisis, pengukuran, perencanaan restorasi, hingga dokumentasi jangka panjang.
Dokumentasi yang Lebih Lengkap
Berbeda dengan metode pengukuran konvensional yang hanya mengambil data pada titik-titik tertentu, 3D scanning mampu menangkap jutaan titik data dalam waktu relatif singkat.
Hasilnya adalah representasi digital yang mencakup hampir seluruh bagian bangunan, termasuk area yang sebelumnya sulit dijangkau. Dengan data yang lebih lengkap, risiko informasi terlewat selama proses inspeksi dapat diminimalkan.
Pengukuran Presisi Tinggi
Model digital yang dihasilkan memungkinkan engineer, arsitek, maupun konsultan melakukan berbagai pengukuran secara virtual tanpa harus kembali ke lokasi proyek.
Dimensi, jarak, sudut, hingga analisis kondisi struktur dapat dilakukan langsung dari data digital. Selain meningkatkan efisiensi kerja, pendekatan ini juga membantu mempercepat proses pengambilan keputusan selama proyek berlangsung.
Mengurangi Risiko Kesalahan pada Proses Restorasi
Dalam proyek restorasi, keputusan desain dan konstruksi sangat bergantung pada kualitas data awal yang tersedia. Semakin akurat data yang digunakan, semakin kecil kemungkinan terjadinya kesalahan pada tahap perencanaan maupun pelaksanaan.
Dengan menyediakan representasi kondisi aktual yang lebih lengkap dan presisi, 3D scanning membantu mengurangi risiko revisi desain, pekerjaan ulang, maupun ketidaksesuaian saat proses restorasi dilakukan.
Mendukung Kolaborasi Antar Tim
Proyek restorasi umumnya melibatkan banyak pihak, mulai dari pemilik aset, konsultan, arsitek, engineer, kontraktor, hingga instansi pelestarian budaya.
Model digital hasil pemindaian dapat menjadi sumber informasi yang sama bagi seluruh pemangku kepentingan. Dengan akses terhadap data yang konsisten, proses komunikasi dan koordinasi antar tim menjadi lebih efektif sehingga keputusan dapat diambil dengan lebih cepat dan berdasarkan data yang akurat.

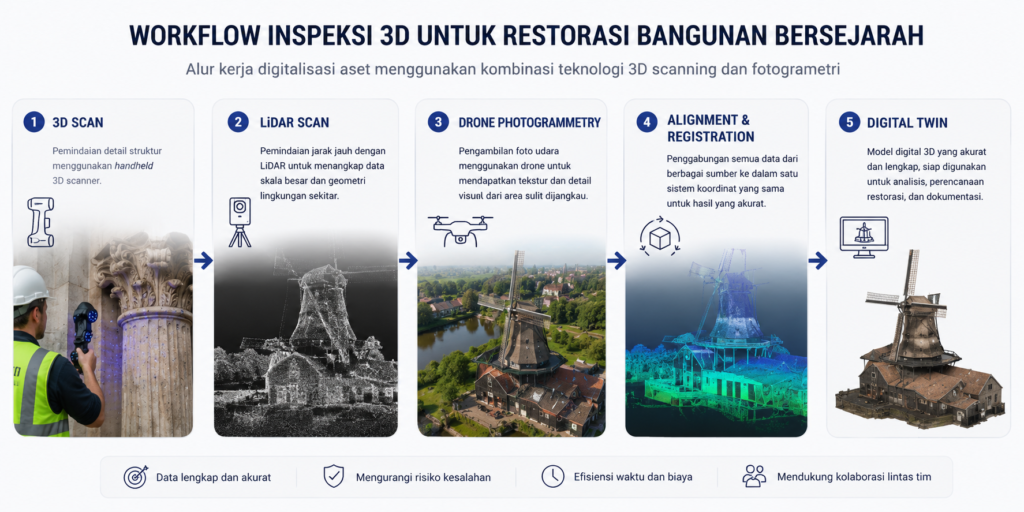

Workflow Inspeksi 3D untuk Restorasi Infrastruktur
1. Akuisisi Data Lapangan
Struktur dipindai menggunakan kombinasi teknologi:
- Handheld 3D Scanner
- Long-range LiDAR Scanner
- Drone Photogrammetry
Pendekatan ini memungkinkan seluruh area bangunan terdokumentasi secara menyeluruh.
2. Penggabungan Dataset
Data dari berbagai perangkat digabungkan menjadi satu model digital.
3. Alignment dan Registrasi
Seluruh data disejajarkan agar menghasilkan representasi objek yang akurat.
4. Analisis dan Pengukuran
Engineer dapat melakukan:
- Pengukuran dimensi
- Evaluasi kondisi struktur
- Analisis deformasi
- Dokumentasi kerusakan
5. Pembuatan Digital Twin
Model akhir digunakan sebagai referensi untuk restorasi maupun dokumentasi jangka panjang.
Studi Kasus: Digitalisasi Kincir Angin Bersejarah di Belanda
Salah satu contoh menarik berasal dari proyek restorasi kincir angin bersejarah Roelofarendsveen di Belanda.
Tim 4C Creative CAD CAM Consultants ditugaskan untuk membuat model digital skala penuh dari bangunan tersebut guna mendukung pekerjaan restorasi. Tantangan utamanya adalah mendokumentasikan seluruh bagian bangunan, termasuk mekanisme internal dan area atap yang sulit dijangkau.
Untuk mengatasi tantangan tersebut, mereka menggabungkan beberapa teknologi:
- Long-range LiDAR scanning
- Handheld 3D scanning
- Drone photogrammetry
- Software pemrosesan data 3D

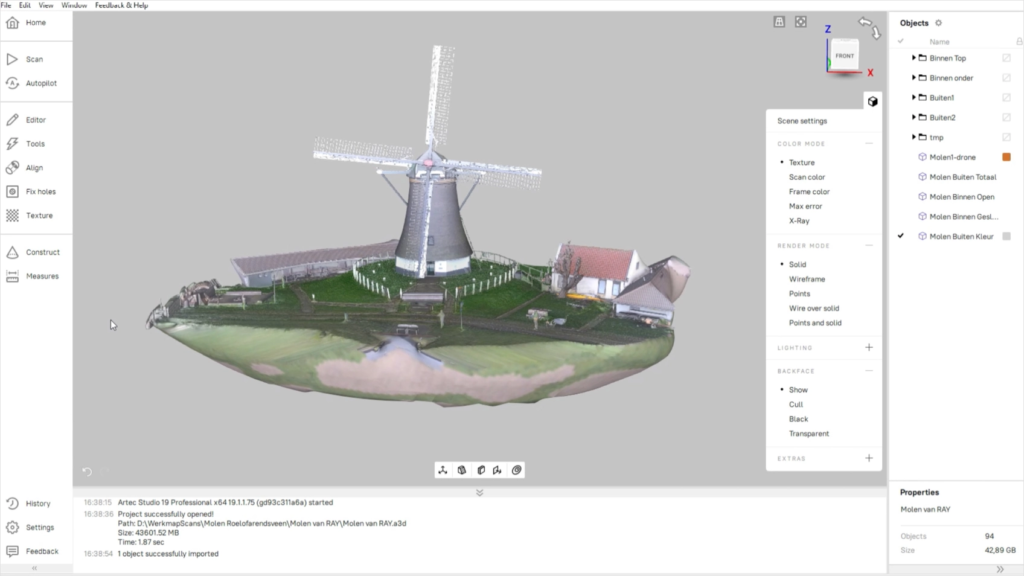

Hasilnya adalah digital twin lengkap yang mencakup bagian luar bangunan, mekanisme roda gigi internal, hingga area atap yang sebelumnya sulit diakses. Model tersebut memiliki tingkat detail yang cukup tinggi untuk kebutuhan pengukuran, restorasi, dan bahkan potensi reverse engineering komponen mekanis tertentu jika diperlukan di masa depan.
Industri yang Memanfaatkan Inspeksi 3D untuk Dokumentasi dan Restorasi
Teknologi ini tidak hanya digunakan pada bangunan bersejarah.
Konstruksi dan Infrastruktur
- Jembatan
- Terowongan
- Gedung publik
- Bendungan
Heritage Preservation
- Situs budaya
- Bangunan bersejarah
- Museum
- Monumen nasional
Energi dan Utilitas
- Pembangkit listrik
- Turbin
- Fasilitas energi terbarukan
Industri Berat
- Pabrik
- Kilang
- Fasilitas pertambangan
- Struktur baja besar
Kesimpulan
Inspeksi 3D telah menjadi solusi modern untuk dokumentasi dan restorasi bangunan bersejarah maupun infrastruktur berskala besar. Dengan kemampuan menangkap data secara cepat, akurat, dan non-kontak, teknologi ini membantu engineer memperoleh gambaran lengkap kondisi aktual suatu aset sebelum pekerjaan restorasi dilakukan.
Studi kasus restorasi kincir angin di Belanda menunjukkan bahwa kombinasi 3D scanning, LiDAR, drone, dan fotogrametri dapat menghasilkan digital twin berkualitas tinggi yang mendukung proses pengukuran, dokumentasi, dan pengambilan keputusan teknis secara lebih efektif.
FAQ Inspeksi 3D untuk Restorasi Infrastruktur
1. Mengapa inspeksi 3D penting untuk proyek restorasi bangunan bersejarah?
Inspeksi 3D adalah proses dokumentasi dan pengukuran objek menggunakan teknologi seperti 3D scanner, LiDAR, atau drone photogrammetry untuk menghasilkan model digital yang akurat. Pada proyek restorasi bangunan bersejarah, teknologi ini membantu tim memperoleh data kondisi aktual struktur tanpa harus bergantung pada gambar lama yang mungkin sudah tidak relevan. Dengan dokumentasi yang lebih lengkap, proses perencanaan restorasi dapat dilakukan dengan lebih akurat sekaligus mengurangi risiko kesalahan selama pelaksanaan proyek.
2. Mengapa 3D scanning lebih efektif dibandingkan metode pengukuran manual?
Metode pengukuran manual seringkali membutuhkan waktu yang lama, terutama pada bangunan atau infrastruktur yang memiliki ukuran besar dan banyak detail arsitektur. Selain itu, beberapa area mungkin sulit dijangkau atau berisiko rusak jika terlalu sering disentuh selama proses pengukuran. Dengan 3D scanning, jutaan titik data dapat direkam dalam waktu singkat sehingga menghasilkan model digital yang jauh lebih lengkap. Data tersebut juga dapat digunakan kembali untuk berbagai kebutuhan tanpa harus melakukan pengukuran ulang di lapangan.
3. Apa manfaat digital twin dalam restorasi dan pengelolaan aset?
Digital twin merupakan representasi digital dari kondisi aktual suatu aset fisik. Dalam proyek restorasi, digital twin memungkinkan engineer, arsitek, dan pemilik aset melakukan pengukuran, analisis, serta simulasi langsung dari model digital. Selain mendukung proses restorasi, digital twin juga dapat digunakan sebagai dokumentasi jangka panjang untuk kebutuhan pemeliharaan, renovasi di masa depan, hingga pengelolaan aset secara berkelanjutan. Hal ini menjadikan digital twin sebagai salah satu fondasi penting dalam transformasi digital sektor konstruksi dan infrastruktur.
4. Teknologi apa saja yang digunakan untuk inspeksi bangunan bersejarah dan infrastruktur?
Proyek inspeksi modern umumnya memanfaatkan kombinasi beberapa teknologi untuk memperoleh hasil yang lebih lengkap. Handheld 3D scanner digunakan untuk menangkap detail-detail kecil dan area yang membutuhkan akurasi tinggi. LiDAR digunakan untuk mendokumentasikan bangunan atau lingkungan dalam skala besar, sedangkan drone photogrammetry membantu merekam area yang sulit dijangkau seperti atap, menara, atau fasad bangunan. Seluruh data tersebut kemudian digabungkan menjadi satu model digital yang dapat digunakan untuk analisis dan perencanaan restorasi.
5. Industri apa saja yang dapat memanfaatkan teknologi inspeksi 3D selain pelestarian bangunan bersejarah?
Selain sektor heritage preservation, teknologi inspeksi 3D juga banyak digunakan pada proyek konstruksi, infrastruktur publik, energi, utilitas, pertambangan, manufaktur berat, hingga pengelolaan fasilitas industri. Teknologi ini sangat bermanfaat untuk aset yang memiliki ukuran besar, geometri kompleks, atau membutuhkan dokumentasi yang akurat. Dengan kemampuan menghasilkan data digital yang lengkap, inspeksi 3D membantu berbagai industri meningkatkan efisiensi pekerjaan, mengurangi risiko kesalahan, dan mendukung pengambilan keputusan berbasis data.
